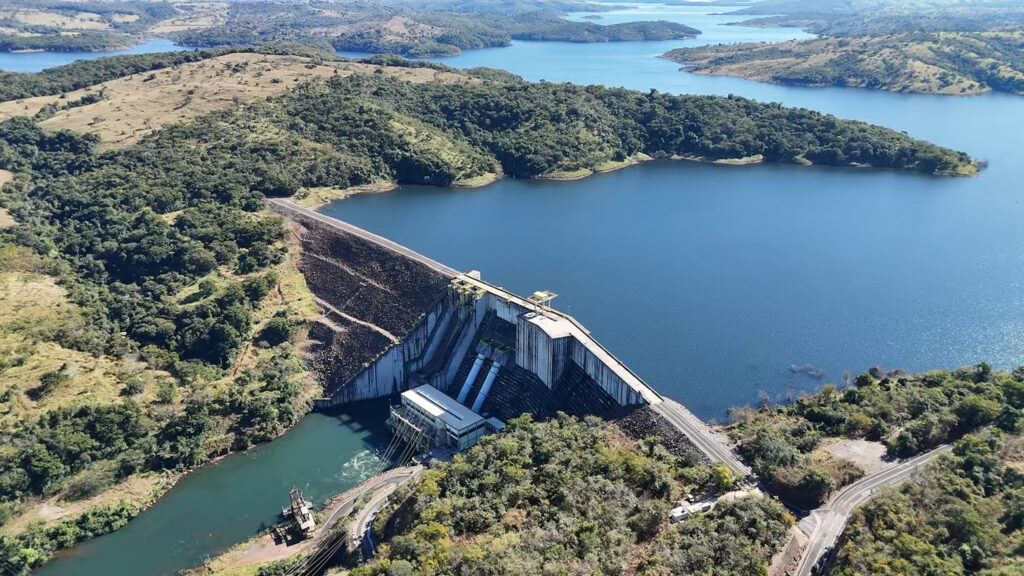

a usina
01.
Características
Energéticas
Potência instalada: 212,58 MW
Garantia Física: 174,40 MW médios
N.º de unidades geradoras: 02
Vazão média regularizada: 45 m3/s
Vazão mínima registrada (10/2014): 14,57 m3/s
Vazão máxima registrada (03/1952): 834 m3/s
02.

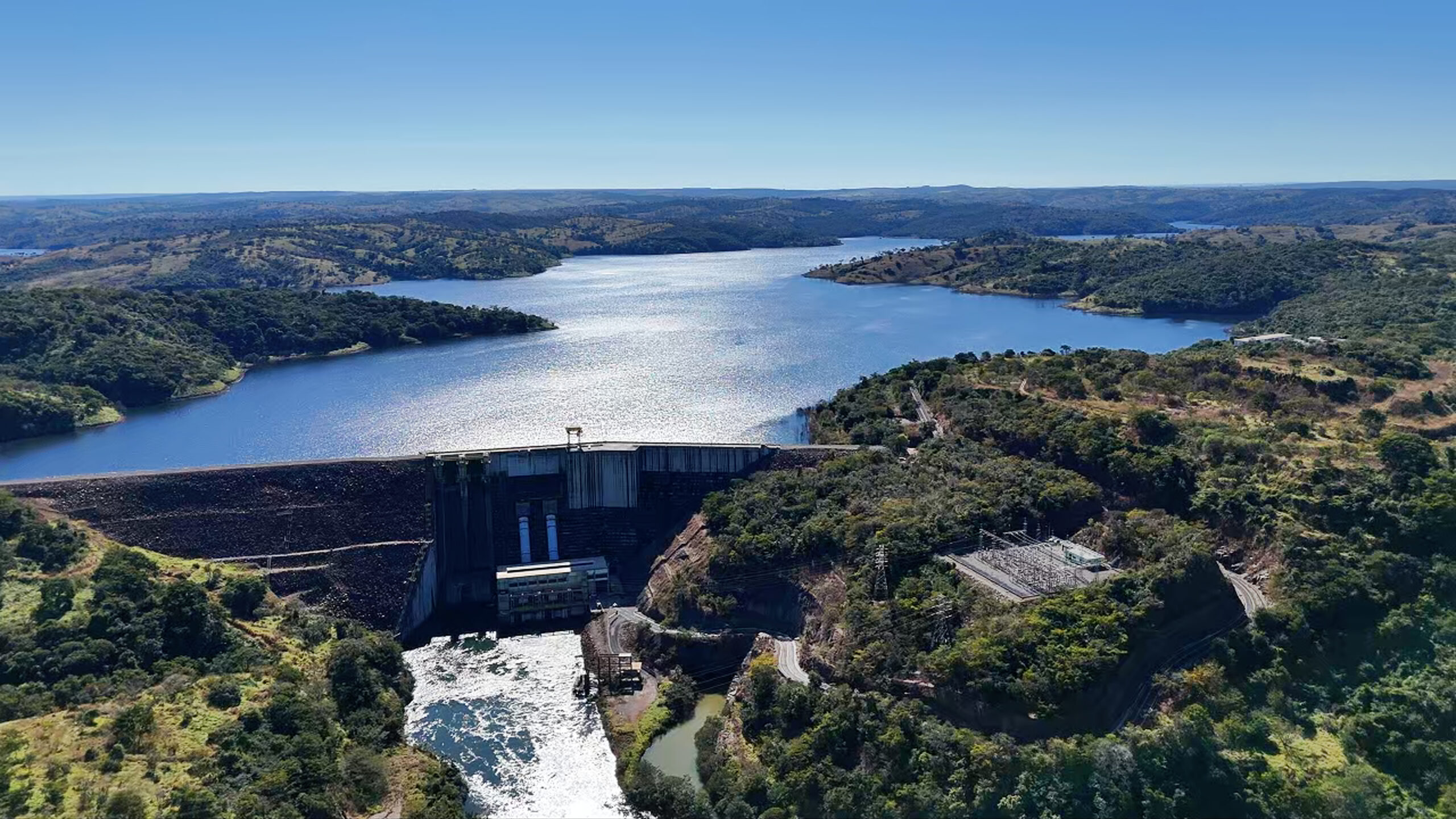

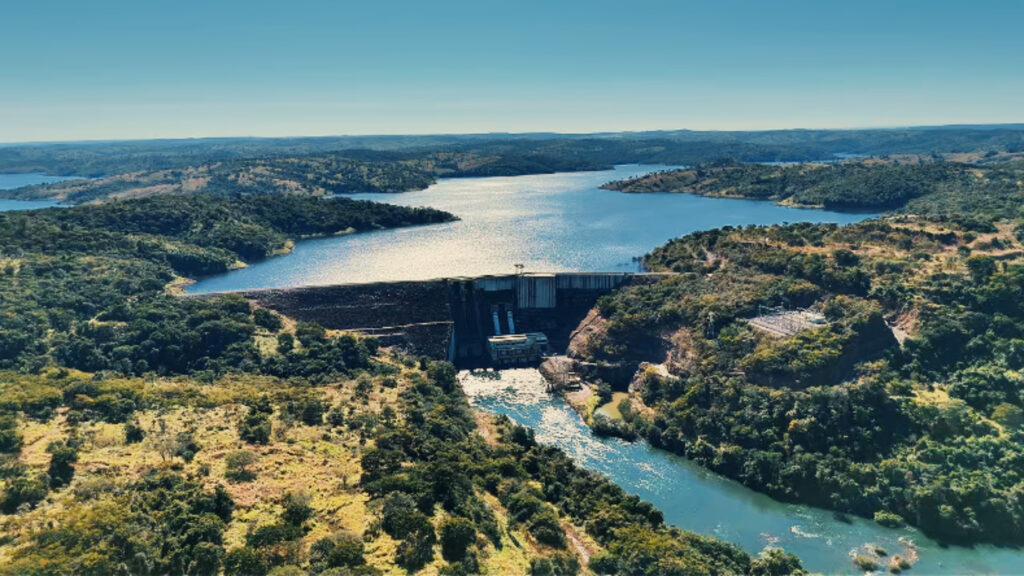

Barragem
Tipo de barragem: Terra/Enrocamento/CCR
Comprimento total barragem: 660,90 m
Altura da barragem: 92 m
Vida útil do reservatório: 100 anos
Profundidade média do reservatório: 43,49 m
Profundidade máxima do reservatório: 86,98 m
03.

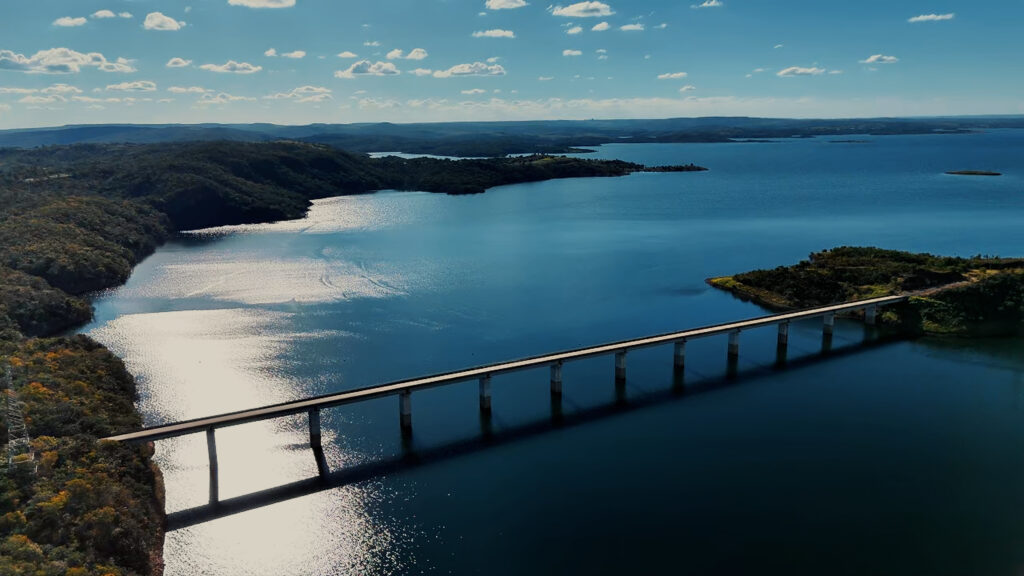

Reservatório
Área de drenagem: 10.618 km2
Área inundada: 218,84 km2
Volume acumulado: 5.199×106 m3
Volume útil: 3.474×106 m3
Nível mínimo operacional: 732,50 m
Rio: São Marcos
Bacia hidrográfica: Paraná
SISTEMA EXTRAVASOR
Tipo: Vertedouro
Número de comportas: 2
Altura da comporta: 15.450 mm
Raio externo do paramento: 15.000 mm
Vão livre: 11.200 mm
04.

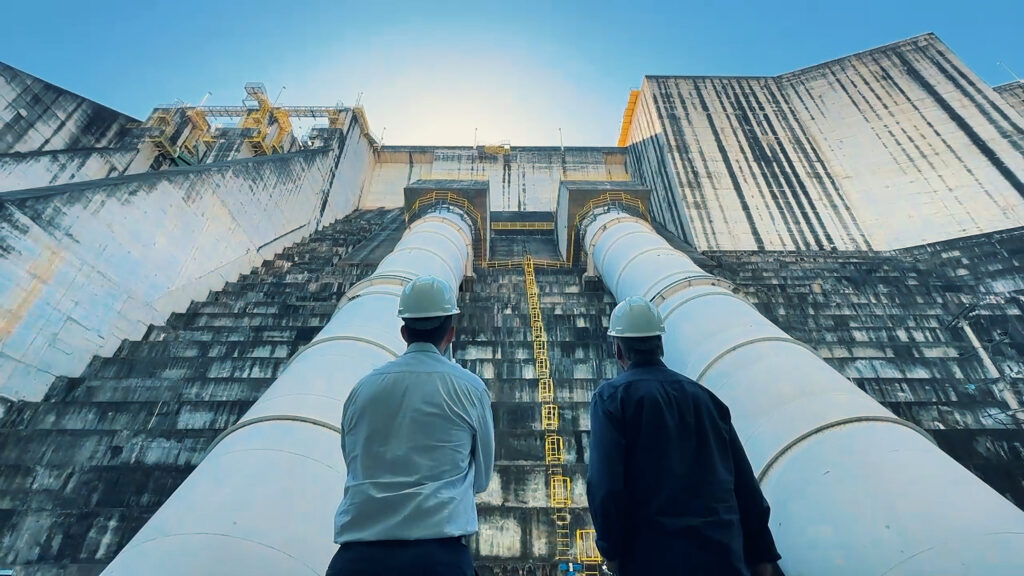

Tomada d’água
Vão livre: 5.500 mm
Altura livre: 6.797 mm
Nível d’água máximo normal: 756 m
Nível d’água máximo maxímorum: 756,98 m
Elevação da soleira: 719,50 m
Número de comportas: 2
Altura do “cracking da comporta”: 100 mm
05.
Turbina
Tipo: Francis vertical 13 pás
Diâmetro do rotor: 3.920 mm
Potência nominal: 108,225 MW
Queda líquida nominal: 78,32 m
Vazão nominal: 155,494 m³/s
Eficiência nominal: 91,23%
Potência na queda líquida máxima: 108,225 MW
Queda líquida máxima: 80,96 m
Fabricante: Voith Hydro
06.

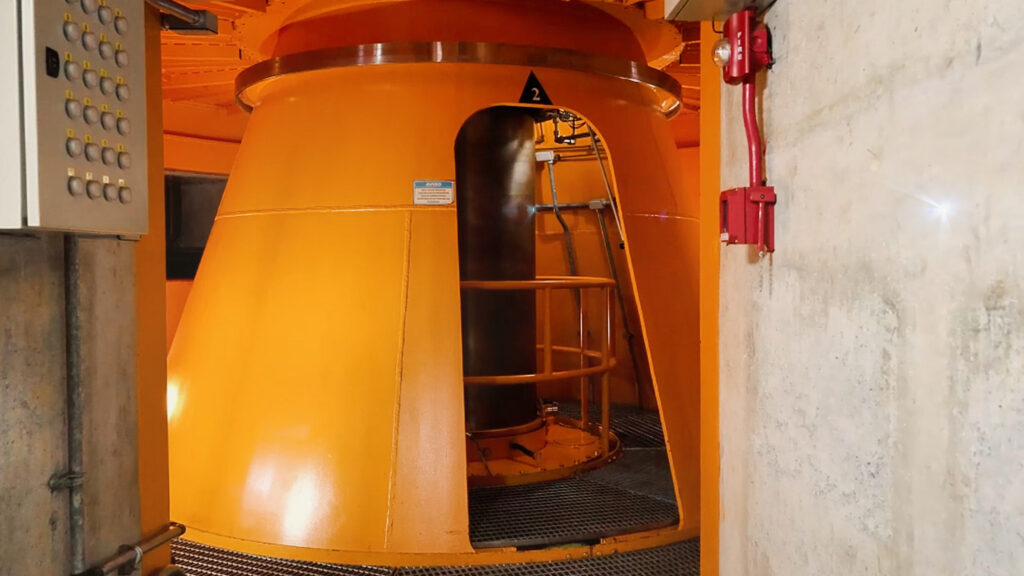

gerador
Designação: Gerador síncrono trifásico de pólos salientes
Fabricante: Voith Siemens
Número de unidades: 02
Potência nominal: 118.100 KVA
Tensão nominal: 13,8 kV
Corrente nominal: 4941 A
Frequência nominal: 60Hz
07.

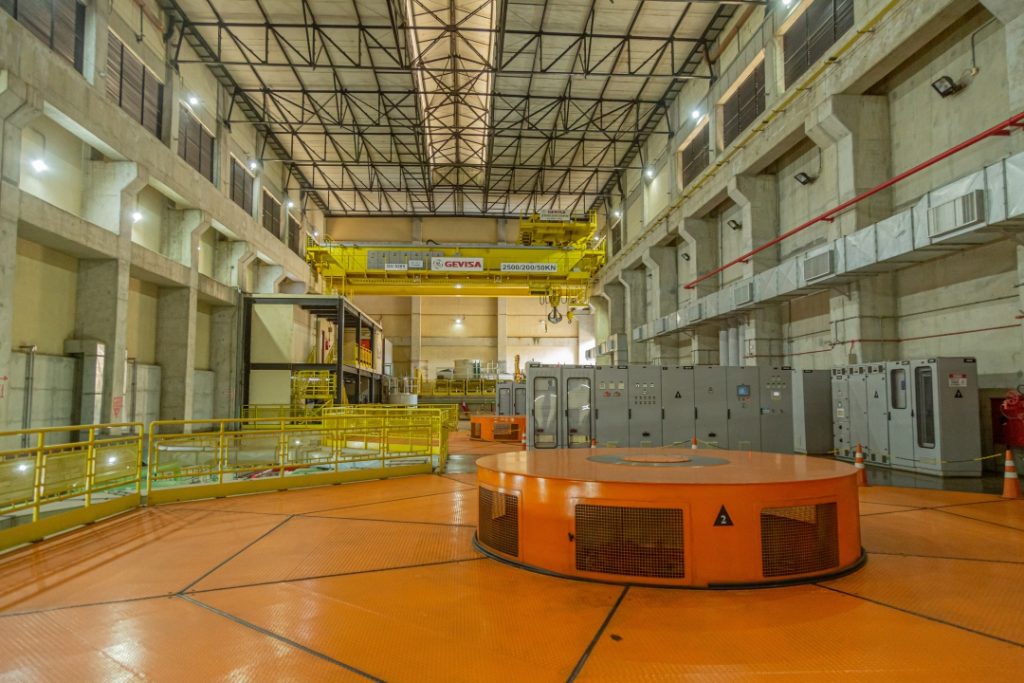

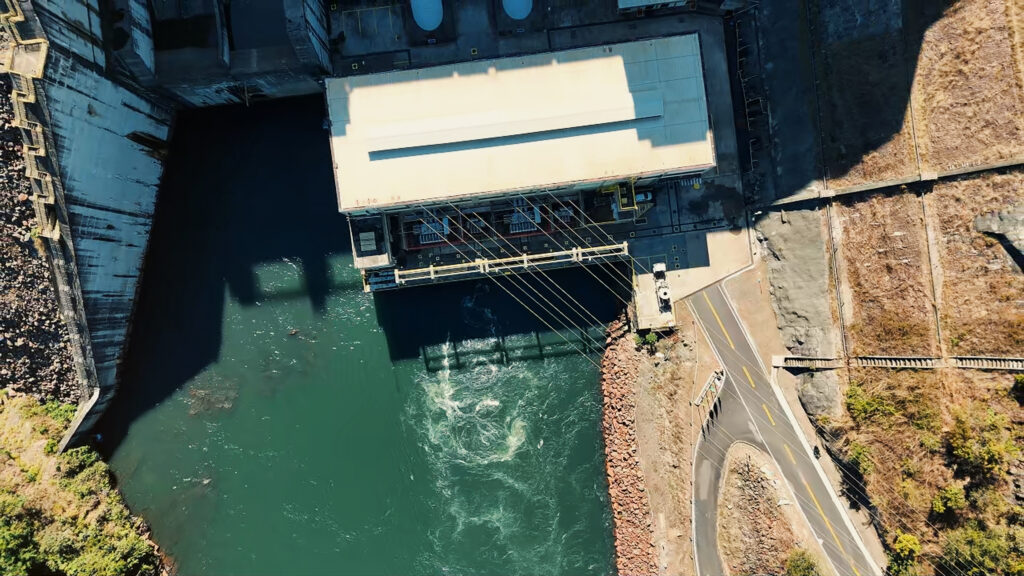

Casa de força
Tipo: Abrigada
Potência instalada: 212,58 MW
Comprimento: 68,10 m
SUBESTAÇÃO
Localização: Margem esquerda/jusante
Disjuntores (138kV): 5
Potência instalada: 212,58 MW
Classe de Tensão: 138 kV
